充氣箱

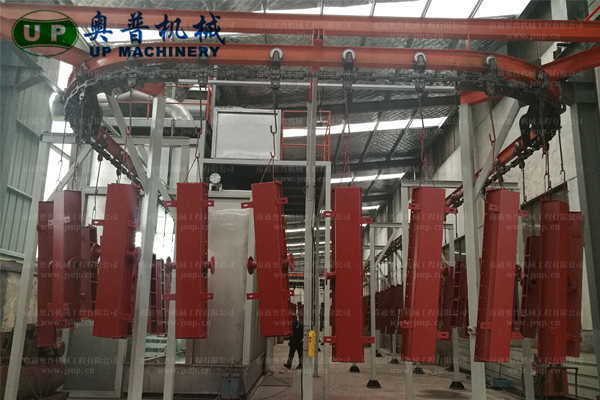

▲充氣箱噴漆

      充氣箱是水泥工業氣動均化裝置，用于庫內喂送或攪拌粉狀物料的設備。適用于各種規格形式的生料庫，儲存庫，混合式均化庫，其形狀分為矩形、直角梯形、等腰梯形及特殊形式充氣箱四大類。充氣箱并具有結構簡單、性能可靠、無噪音、易維修、攪拌均勻等優點，被廣泛用于水泥行業，是水泥、生料儲存攪拌生產工藝不可缺少的設備。

技術性能

      1、 拌物料—干燥粉狀物料，允許表面水分小于1%；

      2、 透氣性能—小于3m3/m2·min；

      3、 風壓—小于4kg/cm2；

      4、 透氣層阻力—小于1200Pa；

      5、 透氣材料—合成纖維混編滌綸透氣層。

排列、形狀及安裝

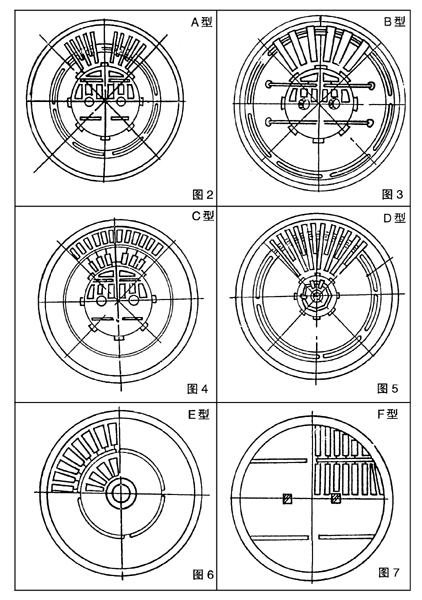

      充氣箱在庫內排列時，原則上要求實際排列面積占總面積的比例越大越好，攪拌庫和混合式均化庫中心區(攪拌區)，對這點要求更為重要，現提供A、B、C、D、E、F六種基本排列形式供選用。

      A型和B型排列(見圖1、圖2)適用于Φ12m以下的水泥或生料混合式均化庫，環形區充氣箱向中心區傾斜安裝，中心區充氣箱水平安裝。

      C型排列(見圖3)適用于Φ12m以上水泥或生料混合式均化庫，環形區充氣箱向中心傾斜安裝，中心區充氣箱水平安裝。

      D型充氣箱排列(見圖4)適用于各種規格的水泥或生料儲存庫，環形區充氣箱向中心區傾斜安裝，中心區充氣箱水平安裝，但中心區較小。

      E型排列(見圖5)適用于各種規格的水泥或生料儲存庫和攪拌庫，環形區充氣箱向中心區傾斜安裝，中心區充氣箱水平安裝。

      F型排列(見圖6)適用于各種規格的水泥或生料攪拌庫，所有充氣箱水平安裝。

      六種基本排列各有其優缺點及適用范圍，設計和使用部門可按實際情況進行選用，充氣箱的分區數量可按實際情況進行，但必須符合四區、六區、八區、十二區的規定。

訂貨須知

      訂貨需注明均化庫規格、充氣箱外形尺寸，或提供庫底布置草圖，為用戶特殊設計制造。
