庫底卸料閥系統
一、 概述
庫底卸料閥系統主要用于生料均化庫，水泥庫庫底卸料。庫底卸料閥系統可截斷庫的料流，可對卸料量進行控制，整個系統由閘板閥、回轉閥及流量控制閥系統三個部分組成，其閥體與閥芯為金屬的硬密封結構。

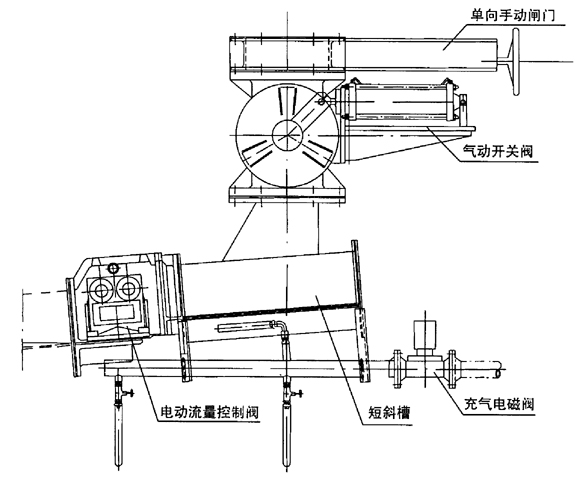

二、示意圖
三、 技術參數表
|
規格 名稱 |
200/250 |
200/315 |
200/400 |
300/500 |
|
輸送物料 |
粉狀物料 |
粉狀物料 |
粉狀物料 |
粉狀物料 |
|
物料容重t/m3 |
0.7-1 |
0.7-1 |
0.7-1 |
0.7-1 |
|
物料溫度℃ |
＜100 |
＜100 |
＜100 |
＜100 |
|
物料溫度 |
＜1% |
＜1% |
＜1% |
＜1% |
|
最大通過能力m3/h |
130 |
200 |
320 |
560 |
|
閘板閥 |
310×310 |
310×310 |
310×310 |
410×410 |
|
氣動回轉閥 |
200×200 |
200×200 |
200×200 |
300×300 |
|
氣缸 |
QGB II 100×250－MP4 |
QGB II 100×250－MP4 |
QGB II 100×250－MP4 |
QGB II 100×250－MP4 |
|
電動流量閥 |
Φ250 |
Φ250 |
Φ250 |
Φ250 |
|
電動執行器 |
DKJ－310/AS－25 |
DKJ410/BS－60 |
DKJ－410/BS－60 |
DKJ－410/BS－60 |
