TPO系列手動蝶閥

手動蝶閥普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程等管道系統中。對管道中氣體介質按不同控制信號調節流量大小和切斷。TPO系列規格符合天津水泥工業設計院編印的“水泥工藝設計手冊”的要求。

結構特點

手動蝶閥，采用優質碳素鋼焊接。具有重量輕、結構緊湊、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長等優點，可任意安裝，特別適合架空管道。配用蝸輪傳動裝置切換，開關輕松自如，任意調節閥門開度，是調節流量的理想設備。

性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤25m/s	≤1.5%	≤300℃	空氣、煙氣、粉塵氣體等

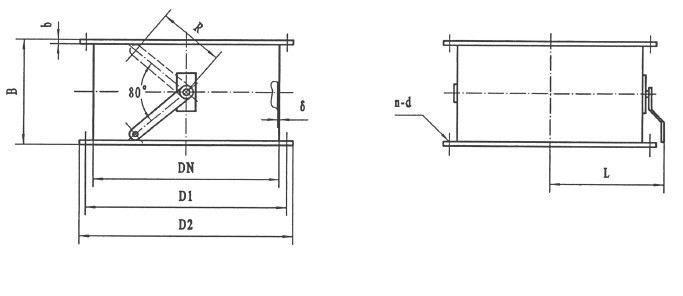

TPO-13外形圖

TPO-13外形連接尺寸

DN	D1	D2	B	b	δ	R	L	n-d	重量W(Kg)
250	305	350	180	6	2	200	193	8-Φ14	14
300	355	400	180	8	2	200	218	12-Φ18	10
350	405	450	210	8	2	200	243	12-Φ18	22
400	455	500	240	8	2	200	268	12-Φ18	25
450	505	550	270	8	2.5	260	283	16-Φ18	27
500	555	600	300	8	2.5	260	308	16-Φ18	32
550	605	650	330	8	2.5	260	333	16-Φ18	35
600	655	700	360	8	2.5	260	358	16-Φ18	40
650	705	750	390	8	2.5	300	403	16-Φ18	48
700	755	800	420	8	3	300	428	16-Φ18	61
800	855	900	480	10	3	300	478	20-Φ22	84

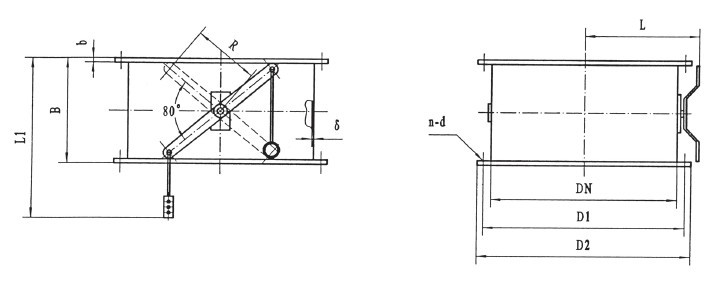

TPO-14外形圖

TPO-14外形連接尺寸

DN	D1	D2	B	b	δ	R	L	L1	n-d	重量W(Kg)
250	305	350	180	6	2	110	193	546	8-Φ14	14
300	355	400	180	8	2	110	218	546	12-Φ18	20
350	405	450	210	8	2	110	143	546	12-Φ18	22
400	455	500	240	8	2	110	268	546	12-Φ18	26
450	505	550	270	8	2.5	200	298	337	16-Φ18	36
500	555	600	300	8	2.5	200	323	337	16-Φ18	40
550	605	650	330	8	2.5	200	348	337	16-Φ18	44
600	655	700	360	8	2.5	200	373	337	16-Φ18	50
650	705	750	390	8	2.5	300	420	1124	16-Φ18	78
700	755	800	420	8	3	300	445	1124	16-Φ18	90
800	855	900	480	10	3	300	495	1124	20-Φ22	112
